Description

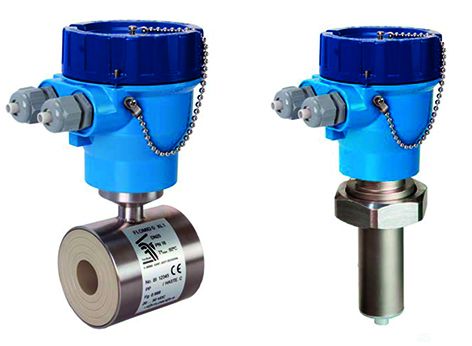

Le convertisseur compact XL1 de Tecfluid, équipé de sorties analogique et digitale, s’adapte à tous les débitmètres électromagnétiques série Flomid et Flomat.

Fonctionnementet caractéristiques

Ce convertisseur repose sur un boîtier IP66/IP67 en aluminium peint. Compact, dépourvu d’affichage, il est doté d’une sortie analogique 4-20 mA active ou passive à unités de mesure programmables, et d’une sortie digitale par transistor bipolaire NPN opto-isolé.
Ses caractéristiques essentielles sont les suivantes :
  • Précision :
    • Série FLOMID : ±0,5 % valeur lue pour v ≥ 0,4 m/s
    • Série FLOMAT : ±3,5 % valeur lue pour v > 0,5 m/s
  • Linéarité : ±0,2 % v.f.e.
  • Répétabilité : ±0,15 % valeur lue ±0,75 mm/s
  • Température ambiante : 20 ºC ... +70 ºC
  • Alimentation : 20 … 30 VDC, système 4 fils
  • Consommation : ≤ 5 W
  • Sortie analogique : 420 mA active ou passive, unités de mesure programmables
  • Sortie digitale : transistor bipolaire NPN opto-isolé : Vmax : 30 VDC ; Imax : 30 mA
  • Fréquence de sortie : 0,01...5.000 Hz
  • Cycle de travail programmable
  • Programmable en tant que sortie impulsions ou sortie alarme (débit inversé, tube vide ou alarme de débit)
  • Débit de coupure programmable
  • Filtre adaptatif de débit : temps d’intégration programmable entre 1 et 25 secondes
  • Réglage de la dérive du débit zéro (offset)
  • Datalogger

Applications

Le convertisseur compact XL1 de Tecfluid est adapté à la mesure de débits de liquides conducteurs > 20 µs/cm. La programmation se fait très facilement au moyen du software Winsmeter XL1 de Tecfluid, disponible en téléchargement sur www.tecfluid.fr
