27 novembre 2018 Paru dans N°4162

Guide des Nouveautés Techniques 2019

Description

Vous avez des soucis de manque de pente, manque de débit, des canalisations insuffisantes… ? SIDE Industrie vous propose la solution DIP Booster qui peut tout changer sans tout remplacer !
Les circulateurs boosters type DIP Booster de Side Industrie sont issus de la gamme haute des circulateurs d’eaux usées DIP Système®, et sont eux aussi fabriqués en INOX chaudronné.

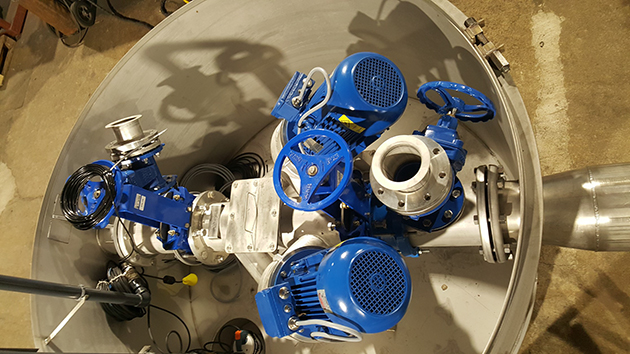

Ils sont constitués d’un corps commun qui s’inscrit dans le profil de la conduite, laissant passer l’écoulement gravitaire et comportant un clapet à rappel interne, d’une sonde de mesure de pression en amont et de 2 blocs électro-hydrauliques à vitesse variable montés en parallèle.


Fonctionnement et caractéristiques

  • 1 - ÉCOULEMENT GRAVITAIRE : L’effluent s’écoule dans la conduite à travers le DIP Booster tant que le débit passant ne la met pas en charge. Les moteurs sont à l’arrêt, le système de commande ALC les laisse en veille et surveille le niveau via la sonde de pression.
  • 2- MONTÉE EN CHARGE : Le débit gravitaire remplit la conduite et les corps du DIP Booster. Si le niveau de démarrage du 1er groupe est atteint, il démarre progressivement et accélère le flux ; le clapet interne se ferme. Le 2ème groupe démarre si la pression amont monte encore. L’arrêt survient quand le débit amont diminue jusqu’à reprendre son écoulement.

Applications

  • Collecteurs/canalisations à manque de pente
  • Conduites subissant des charges ponctuelles
  • Circulation en ligne accélérée
  • Augmentation du débit d’une conduite gravitaire DN200 à DN1000
  • Economie sur les diamètres de conduites
  • Forçage de canalisations anti-inondations
